Descrizione dei prodotti

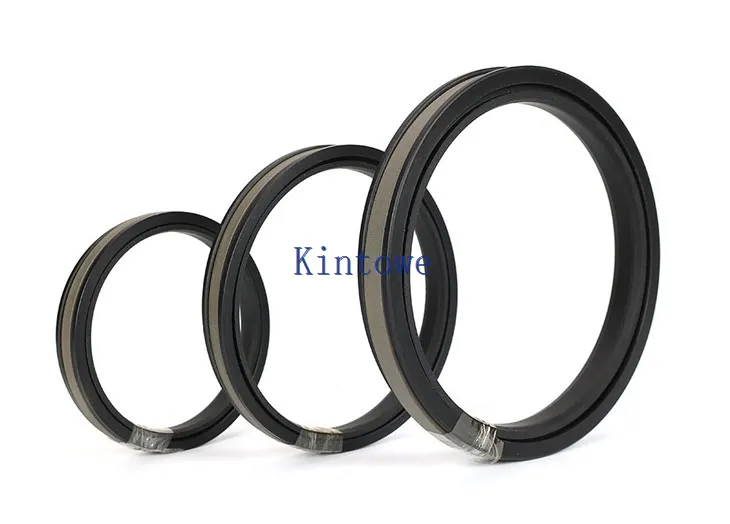

K735 COMPACT a doppia recitazione a doppio pistone
Vantaggi:
☆ Attrito basso
☆ capacità ad alta pressione
☆ Lunga durata di servizio
☆ Varietà Gamma di opzioni di materiale per adattarsi a molte condizioni di lavoro
K735 è un gruppo di guarnizione a doppia azionamento compatto progettato per il singolo pistone e adatto per applicazioni da bassa a alta pressione, medio -medio -pesante.
L'assemblaggio è composto da un anello di bronzo o vetro riempito o vetro/mos2, abbigliamento a bronzo resistente o vetro/mos2 che offre a sé che offre una grande durata e longevità. Inoltre, viene caricato da un Energizer NBR che fornisce un eccellente supporto ed energia al sigillo, garantendo che funzioni in modo ottimale in condizioni variabili.
Inoltre, la tenuta a doppia recitazione del pistone viene fornito con anelli di estrusione anti --- che forniscono un supporto eccellente su entrambi i lati e prevengono la contaminazione dell'anello Energizer e Cap. Questa caratteristica garantisce che l'assemblaggio rimanga pulito e privo di detriti, che ne migliora la durata e la longevità.
K735 Piston Seal è progettato per essere utilizzato in una varietà di attrezzature ed è particolarmente adatto per l'uso in Earthmoving e altre attrezzature autostradali -. Questo sigillo pistone è in grado di fornire prestazioni gratuite affidabili, perdite - che aiutano a garantire una funzione di sistema ottimale e funzionamento a termine Long -.
Processo di produzione:
Dettagli tecnici
| Condizioni operative | Metrica | Pollice |
| Velocità massima | 1,5 m/sec | 4,5 ft/sec |
| Intervallo di temperatura | -40 gradi +120 gradi | -40 gradi f +250 grado f |
| Pressione massima | 500 bar* | 7500 p.s.i.* |
| Gap massima di estrusione | Le figure mostrano il massimo divario consentito tutto su un lato usando l'asta minima Ø e il massimo spazio Ø. | |||
| Barra di pressione | 160 | 250 | 400 | 500 |
| Gap massimo mm | 1.0 | 0.8 | 0.6 | 0.5 |
| PSI a pressione | 2400 | 3750 | 6000 | 7500 |
| Gasso massimo in | 0.040 | 0.030 | 0.024 | 0.020 |
| Rugosità superficiale | μMRA | μmrt | μincla | μinrms |
| Faccia di sigillatura dinamica ØD1 | 0.1＜＞0.4 | 4 Max | 4＜＞16 | 5＜＞18 |
| Faccia di tenuta statica Ød1 | 1.6 Max | 10 max | 63 max | 70 max |
| Facce di alloggi statici l1 | 3.2 Max | 16 Max | 125 Max | 140 Max |
| Champhers & Radii | ||||
| Sezione scanalatura inferiore o uguale a s mm | 7.0 | 7.5 | 11.5 | 14.0 |
| Min Champfer C mm | 4.0 | 5.0 | 7.0 | 8.0 |
| RAD RAD RAD RAD R1mm | 0.8 | 0.8 | 0.8 | 0.8 |
| Sezione scanalatura inferiore o uguale a s in | 0.187 | 0.240 | 0.365 | 0.470 |
| Min Champfer C in | 0.160 | 0.200 | 0.250 | 0.280 |
| Riempitivo massimo rad r1In | 0.016 | 0.016 | 0.032 | 0.032 |
| Tolleranze | øD1 | ød1 | L1 |
| mm |
H9 |
+0 -0.2 |
+0.2 -0 |
| In |
H9 |
*Vedi sotto |
+0.01 -0 |
| øD1In |
Meno o uguale a 3.000 |
Meno o uguale a 4,500 |
＞4.500 |
| ød1Tol |
+0 -0.002 |
+0 -0.003 |
+0 -0.004 |
|
ФD1 |
Фd1 |
L1 |
Parte n. |
ФD1 |
Фd1 |
L1 |
Parte n. |
|
50 |
36 |
9.0 |
7350500 |
165 |
142 |
16.0 |
7351650 |
|
60 |
46 |
9.0 |
7350600 |
170 |
147 |
16.0 |
7351700 |
|
63 |
48 |
11.0 |
7350630 |
175 |
152 |
16.0 |
7351750 |
|
65 |
50 |
11.0 |
7350650 |
180 |
157 |
16.0 |
7351800 |
|
70 |
55 |
11.0 |
7350700 |
185 |
162 |
16.0 |
7351850 |
|
75 |
60 |
11.0 |
7350750 |
190 |
167 |
16.0 |
7351900 |
|
80 |
65 |
11.0 |
7350800 |
200 |
177 |
16.0 |
7352000 |
|
85 |
70 |
11.0 |
7350850 |
210 |
187 |
16.0 |
7352100 |
|
90 |
75 |
11.0 |
7350900 |
215 |
192 |
16.0 |
7352150 |
|
95 |
80 |
11.0 |
7350950 |
220 |
197 |
16.0 |
7352200 |
|
100 |
85 |
12.5 |
7351000 |
225 |
202 |
16.0 |
7352250 |
|
105 |
90 |
12.5 |
7351050 |
230 |
207 |
16.0 |
7352300 |
|
110 |
95 |
12.5 |
7351100 |
240 |
217 |
16.0 |
7352400 |
|
115 |
100 |
12.5 |
7351150 |
250 |
222 |
17.5 |
7352500 |
|
120 |
105 |
12.5 |
7351200 |
260 |
232 |
17.5 |
7352600 |
|
125 |
102 |
16.0 |
7351250 |
270 |
242 |
17.5 |
7352700 |
|
130 |
107 |
16.0 |
7351300 |
280 |
252 |
17.5 |
7352800 |
|
135 |
112 |
16.0 |
7351350 |
290 |
262 |
17.5 |
7352900 |
|
140 |
117 |
16.0 |
7351400 |
300 |
272 |
17.5 |
7353000 |
|
145 |
122 |
16.0 |
7351450 |
320 |
292 |
17.5 |
7353200 |
|
150 |
127 |
16.0 |
7351500 |
330 |
302 |
17.5 |
7353300 |
|
160 |
137 |
16.0 |
7351600 |
350 |
322 |
17.5 |
7353500 |
|
|
|
|
|
400 |
372 |
17.5 |
7354000 |
