Seal di pistone e aste: componenti essenziali per sistemi idraulici e pneumatici
Introduzione
Guarnizioni di pistone e cannaare critical components in hydraulic and pneumatic systems, serving as the frontline defense against fluid leakage and contamination. These specialized seals play a vital role in maintaining system efficiency, preventing energy losses, and ensuring the longevity of cylinders and other fluid power components. This article explores the types, functions, materials, and applications of these essential sealing soluzioni .
Tipi di guarnizioni a pistone e asta
Sigilli di pistone
Le foche del pistone sono installate nella scanalatura del pistone e creano una barriera tra il pistone e il foro del cilindro . eseguono due funzioni cruciali:
Sigillatura primaria: impedire il fluido di passare il pistone
Manutenzione della pressione differenziale: mantenimento della pressione coerente su entrambi i lati del pistone
I tipi di sigillo del pistone comuni includono:
Sigilli ad azione singola: utilizzato nelle applicazioni in cui viene applicata la pressione da una direzione
Sigillanti a doppio azione: progettato per sigillare la pressione da entrambe le direzioni
Sigillate composite: combinare materiali diversi per prestazioni ottimali
Sigillo dell'asta
Le guarnizioni dell'asta (o le guarnizioni delle ghiandole) si trovano sulla testata, sigillando l'asta di reciproca dove esce dal cilindro . i loro scopi principali sono:
Contenente pressione del sistema
Prevenire la contaminazione esterna
Mantenere la lubrificazione sull'asta
I design popolari della tenuta dell'asta includono:

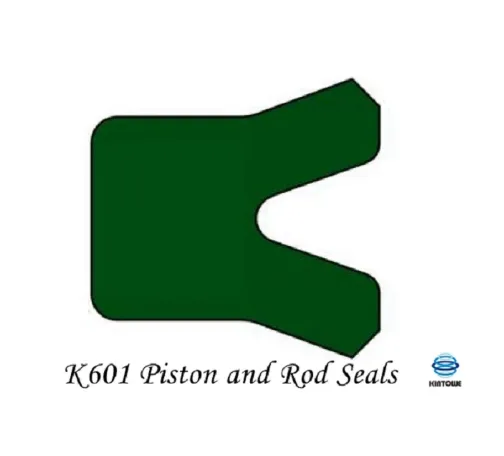

Coppe a U
V-ring
SEALE ENCIZZATE O-ring
Tergicristalli/raschiatori (spesso usati in combinazione con guarnizioni dell'asta)
Selezione del materiale
La scelta del materiale di tenuta dipende da condizioni operative tra cui temperatura, pressione, compatibilità del fluido e fattori ambientali:
Poliuretano (AU, UE)
Eccellente resistenza all'abrasione
Buone proprietà meccaniche
Comune in applicazioni idrauliche a media pressione
Gomma nitrile (NBR)
Buona resistenza all'olio
Economico
Intervallo di temperature largo (-40 grado in +100 grado)
Fluoroelastomeri (FKM)
Resistenza chimica e del calore superiori
Ideale per applicazioni ad alta temperatura
Eccellente compatibilità con fluidi aggressivi
Politetrafluoroetilene (PTFE)
Coefficiente di attrito più basso
Ottima resistenza chimica
Spesso usato nei sigilli compositi
Considerazioni di progettazione
Requisiti di pressione
Applicazioni a bassa pressione (meno o uguali a 500 psi): semplici sigilli elastomerici
Media-Pressure (500-3000 psi): design rinforzati
Alta pressione (maggiore o uguale a 3000 psi): sistemi di tenuta multi-componente
Velocità e attrito
Le applicazioni ad alta velocità richiedono materiali a bassa frizione come PTFE
Le velocità alternative influenzano il design del labbro sigillo
Intervallo di temperatura
La selezione del materiale deve tenere conto sia delle temperature operative che di ambiente
Le caratteristiche di espansione termica influenzano le prestazioni del sigillo
Fattori ambientali
Esposizione a UV, ozono, prodotti chimici o abrasivi
Indoor vs . Applicazioni esterne
Presenza di contaminazione da particolato
Installazione e manutenzione
Installazione adeguata
L'ambiente di lavoro pulito è essenziale
Utilizzare strumenti appropriati per evitare danni alla tenuta
Lubrificare le guarnizioni durante l'installazione
Seguire le specifiche del produttore per le dimensioni della scanalatura
Best practice di manutenzione
Ispezione regolare per perdite e usura
Monitorare la pulizia del fluido del sistema
Sostituire le guarnizioni a intervalli consigliati
Affrontare i guasti del sigillo affrontano prontamente per prevenire il danno secondario
Modalità e soluzioni di fallimento comuni
Danno di estrusione
Causa: picchi eccessivi di clearance o pressione
Soluzione: utilizzare anelli anti-estrusione o materiali più duri
Abbigliamento abrasivo
Causa: fluido contaminato o scarsa finitura superficiale
Soluzione: migliorare la filtrazione, utilizzare materiali resistenti all'usura
Degrado chimico
Causa: incompatibilità fluida
Soluzione: selezionare materiali chimicamente resistenti
Danno termico
Causa: operare oltre i limiti del materiale
Soluzione: scegliere materiali ad alta temperatura o migliorare il raffreddamento
Applicazioni in tutti i settori
Guarnizioni di pistone e cannaTrova l'uso in numerosi settori:
Idraulica mobile: attrezzature da costruzione, macchinari agricoli
Macchinari industriali: presse, stampaggio a iniezione in plastica
Aerospace: carrello di atterraggio, sistemi di controllo del volo Automotive: ammortizzatori, cilindri dei freni
Marine: sistemi di sterzo, attuatori di tratteni
Recenti progressi tecnologici
Texturing superficiale laser: micro-pattern che migliorano la lubrificazione e riducono l'attrito
Materiali compositi avanzati: combinare i vantaggi di più materiali
Smart Seals: sensori incorporati per il monitoraggio delle condizioni
Materiali ecologici: elastomeri a base biologica per soluzioni sostenibili
Conclusione
Guarnizioni di pistone e cannaPossono essere piccoli componenti, ma il loro impatto sulle prestazioni del sistema è enorme . corretta, installazione e manutenzione di questi sigilli sono cruciali per un funzionamento efficiente e affidabile di sistemi di alimentazione fluida tra le industrie . anticipati, i progetti di guarnizione continuano a evolvere, offrendo tali prestazioni più lunghe, e maggiori passivi. I componenti consentono agli ingegneri e ai professionisti della manutenzione di prendere decisioni informate che ottimizzano le prestazioni del sistema e riducono i tempi di inattività .
