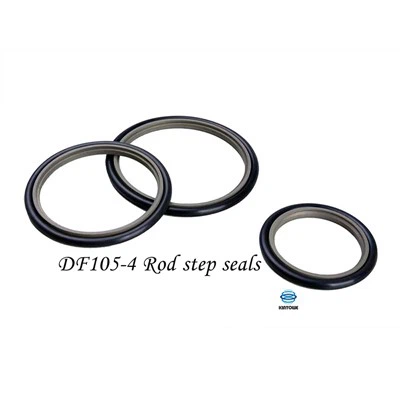

guarnizioni del passo dell'astasono alcuni tipi di componente di tenuta utilizzati in cilindri idraulici o pneumatici per prevenire perdite di fluido attorno all'asta del pistone mentre si muove dentro e fuori dal cilindro. Queste foche sono in genere installate in una scanalatura a forma di gradino (da cui il nome "SEAL SEAL") e forniscono una tenuta efficace ad alta pressione.
Caratteristiche chiave delle guarnizioni del passaggio dell'asta:
Resistenza alla pressione: progettata per gestire le condizioni ad alta pressione, spesso utilizzate in applicazioni idrauliche per impieghi pesanti. SIGILTÀ DYNAMIC e statica: sigilla sia il movimento alternativo dell'asta (dinamica) e mantiene la pressione quando stazionario (statico).
Attrito basso: progettato per ridurre al minimo l'usura sull'asta del pistone mantenendo una guarnizione stretta.
Design multi-lip-Alcune foche hanno più labbra di tenuta per migliorare le prestazioni con pressioni variabili. Opzioni del materiale: in genere realizzate in poliuretano (PU), gomma (NBR, FKM) o compositi PTFE per durata e resistenza chimica.
Applicazioni comuni:
Cilindri idraulici (attrezzature da costruzione, macchinari industriali)
Cilindri pneumatici
Presse per impieghi pesanti
Attrezzatura petrolifera e gas
Differenza tra guarnizioni dell'asta e guarnizioni gradini:
Una tenuta standard è di solito una tenuta a componente singolo (ad es. U-Cup, sigillo per le labbra).
Un sigillo a gradini ha una geometria più complessa, spesso combinando più elementi di tenuta in una scanalatura a gradini per una migliore gestione della pressione.
Tipi di guarnizioni del passaggio dell'asta
Guarnizioni del passo dell'astaArrivare in vari progetti, ciascuno adatto a diverse gamme di pressione, velocità e condizioni ambientali. Ecco i tipi più comuni:
1. Sigillo a gradini a singolo lip
Design: un labbro sigillante per applicazioni a pressione moderata.
Materiale: in genere poliuretano (PU) o gomma nitrile (NBR).
Applicazioni: cilindri idraulici a bassa a media pressione.
2. guarnizioni a doppio lip
Design: due labbra di tenuta per una migliore ritenzione di pressione ed esclusione della contaminazione.
Materiale: PU, NBR o FKM (VITON®) per condizioni difficili.
Applicazioni: idraulica ad alta pressione (ad es. Macchinari di costruzione).
3. SEAL SEPE BASSI PTFE
Design: guarnizioni a bassa frizione con PTFE (teflon) per applicazioni ad alta velocità.
Materiale: composito PTFE con anelli di backup elastomer.
Applicazioni: cilindri pneumatici, idraulica ad alta velocità.
4. SEALI COMBIETTI (con anelli di backup)
Design: include un anello anti-estrusione aggiuntivo (ad es. Nylon o PTFE) per impedire la deformazione del sigillo a pressione estrema.
Materiale: PU o FKM con backup rinforzato.
Applicazioni: sistemi di pressione ultra-alta (ad es. Presse industriali).
5. SEALI SIMMETRICA VSE ASIMMETRI
Simmetrico: può essere installato in entrambe le direzioni (sigillatura bidirezionale).
Asimmetrico: direzionale (deve essere installato correttamente per prestazioni ottimali).
Raccomandazioni di installazione per guarnizioni del passaggio dell'asta
L'installazione corretta garantisce la longevità e il funzionamento senza perdite. Segui queste linee guida:
1. Controlli di preinstallazione
Ispezionare l'asta del pistone per graffi, bara o usura (polacco se necessario).
Pulire accuratamente la scanalatura della tenuta per rimuovere i detriti.
Verificare la dimensione della tenuta e la compatibilità del materiale con il fluido e la pressione.
2. Passaggi di installazione
Lubrificare il sigillo e l'asta: utilizzare grasso compatibile o fluido idraulico per facilitare l'installazione.
Utilizzare strumenti di installazione: evitare strumenti affilati; Invece, utilizzare pick, coni o maniche per prevenire danni.
Per le guarnizioni asimmetriche: assicurarsi che il labbro sigilla sia il lato della pressione (di solito l'interno del cilindro).
Per guarnizioni PTFE: riscaldare leggermente (se consigliato) per un raccordo più facile.
3. Controlli post-installazione
Eseguire un test di pressione a livelli bassi prima del pieno funzionamento.
Verificare la perdita iniziale (il pianto minore è normale fino a quando i letti di guarnizione).
Monitorare l'attrito o il calore eccessivi, che possono indicare il disallineamento.
Errori comuni da evitare
❌ Utilizzo di strumenti affilati (può tagliare il sigillo).
❌ Direzione del sigillo durante l'installazione (causa un guasto prematuro).
❌ Ignorare gli anelli di backup in applicazioni ad alta pressione (porta all'estrusione).
❌ Materiale di guarnizione non corrispondente con tipo di fluido (causa gonfiore o degrado).
Best practice per la longevità
✔ Manutenzione regolare (ispezionare i sigilli durante le ricostruzioni del cilindro).
✔ Utilizzare tergicristalli/raschiatori per prevenire la contaminazione.
✔ Conservare correttamente i sigilli (lontano da luce UV, ozono e temperature estreme).
Kintowe produce guarnizioni a step di aste per oltre 20 anni. Se hai problemi di prodotto, non esitate a consultare:vanessa@kintowe.com
